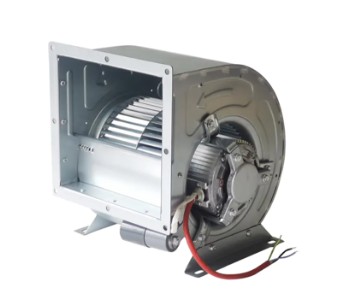

An przemysłowy wentylador odśrodkowy prądu przemiennego do urządzenie wentylacyjne zasilane prądem przemiennym (AC). Jego podstawowa zasada działania wykorzystuje siłę odśrodkową generowaną przez obrót wirnika do zasysania powietrza osiowo, obracania go o 90 stopni i odprowadzania promieniowo. W porównaniu z wentylatorami osiowymi, wentylatory odśrodkowe mogą wytwarzać wyższe ciśnienie statyczne (zwykle osiągające 500–3000 Pa), co czyni je szczególnie odpowiednimi do scenariuszy przemysłowych, które wymagają pokonania oporu kanałów, oporu filtra lub dostarczania powietrza na duże odległości.
W oparciu o konstrukcję wirnika przemysłowe wentylatory odśrodkowe prądu przemiennego dzieli się głównie na trzy typy: ostrza zakrzywione do przodu , ostrza wygięte do tyłu , i łopatki promieniowe . Wentylatory z łopatkami wygiętymi do tyłu zapewniają najwyższą wydajność (do 85% lub więcej) przy niższym poziomie hałasu, co czyni je idealnymi do długotrwałej, ciągłej pracy. Wentylatory z łopatkami zakrzywionymi do przodu mogą generować wyższe ciśnienie przy tej samej średnicy wirnika, ale z nieco niższą wydajnością. Wentylatory promieniowe doskonale radzą sobie z gazami zapylonymi i są szeroko stosowane w systemach transportu materiałów i ciągach kotłowych.
Podstawowe zalety w zastosowaniach przemysłowych
Możliwość dostarczania powietrza pod wysokim ciśnieniem
W przemysłowych instalacjach wentylacyjnych czynniki takie jak długość kanału, liczba zagięć i opór filtra znacznie zwiększają opór systemu. Zwykłe wentylatory osiowe zazwyczaj zapewniają ciśnienie statyczne w zakresie 50–200 Pa, co jest niewystarczające w przypadku skomplikowanych wymagań dotyczących kanałów. Przemysłowe wentylatory odśrodkowe prądu przemiennego zapewniają jednak ciśnienie statyczne w zakresie od 500–3 000 Pa , a niektóre modele wysokociśnieniowe nawet przekraczają 5000 Pa , łatwe pokonywanie wielosekcyjnych kanałów, wysokowydajne filtry i oporność wymiennika ciepła zapewniające odpowiedni przepływ powietrza na końcu przyłączeniowym.
Stabilna i niezawodna praca
Przemysłowe wentylatory odśrodkowe prądu przemiennego napędzane są silnikami indukcyjnymi prądu przemiennego, które nie wymagają skomplikowanych elektronicznych obwodów komutacyjnych. Ich prosta konstrukcja skutkuje niską awaryjnością. W standardowych warunkach pracy wysokiej jakości przemysłowe wentylatory odśrodkowe mogą osiągnąć: średni czas międzyawaryjny (MTBF) wynoszący ponad 30 000 godzin , a niektóre modele wyposażone są w całkowicie miedziane uzwojenia i łożyska kulkowe, których żywotność sięga nawet 50 000 godzin. Ta wysoka niezawodność ma kluczowe znaczenie w przypadku zastosowań wymagających pracy ciągłej, takich jak chłodzenie centrów danych i wentylacja zakładów chemicznych.
Szeroki zakres mocy i specyfikacji
Przemysłowe wentylatory odśrodkowe AC obejmują niezwykle szeroki zakres mocy, od Wentylatory chłodzące do małych urządzeń o mocy 50 W to duże przemysłowe centrale wentylacyjne o mocy powyżej 55 kW . Przepływ powietrza obejmuje zakres od 100 m3/h do ponad 100 000 m3/h, przy średnicach wirników od 100 mm do 2000 mm, co pozwala zaspokoić praktycznie wszystkie potrzeby przemysłowe, od precyzyjnego chłodzenia sprzętu elektronicznego po wentylację fabryk na dużą skalę.
Kryteria wyboru i najlepsze praktyki
Kluczowe parametry wyboru
Wybierając przemysłowy wentylator odśrodkowy prądu przemiennego, należy kompleksowo wziąć pod uwagę następujące podstawowe parametry:
- Przepływ powietrza (Q) : Jednostka m³/h lub m³/s, obliczona na podstawie objętości przestrzeni wentylacyjnej i szybkości wymiany powietrza
- Ciśnienie całkowite lub ciśnienie statyczne (P) : Jednostka Pa, wymagająca obliczenia rezystancji kanału, rezystancji filtra i dynamicznej straty ciśnienia na wylocie
- Moc (N) : Jednostka kW, oszacowana za pomocą wzoru N = (Q × P) / (3600 × η × 1000), gdzie η to wydajność wentylatora
- Prędkość obrotowa (n) : Jednostka obr./min, zazwyczaj 1450 obr./min (silnik 4-biegunowy) lub 2900 obr./min (silnik 2-biegunowy)
- Poziom hałasu : Jednostka dB(A), wentylatory z łopatkami wygiętymi do tyłu są zazwyczaj o 3–8 dB(A) cichsze niż wentylatory z łopatkami wygiętymi do przodu
- Stopień ochrony (IP) : IP54 lub wyższy zalecany do środowisk wilgotnych lub zakurzonych
Scenariusze zastosowań i odniesienie do wyboru
| Scenariusz zastosowania | Zalecany zakres przepływu powietrza | Zalecany zakres ciśnienia statycznego | Zalecany zakres mocy | Zalecenia dotyczące typu ostrza |
|---|---|---|---|---|
| Chłodzenie centrum danych | 2 000–8 000 m³/h | 800–1500 Pa | 0,75–3 kW | Zakrzywiony do tyłu |
| Ciąg kotła przemysłowego/powietrze nawiewane | 5 000–50 000 m³/h | 1500–4000 Pa | 5,5–37 kW | Zakrzywiony do tyłu / Radial |
| Systemy HVAC do pomieszczeń czystych | 1 000–15 000 m³/h | 1200–2500 Pa | 1,5–11 kW | Zakrzywiony do tyłu |
| Wydech kabiny lakierniczej | 3 000–20 000 m³/h | 600–1200 Pa | 1,1–7,5 kW | Zakrzywiony do przodu |
| Transport materiału (proszek/granulat) | 2 000–15 000 m³/h | 2 000–5 000 Pa | 3–22 kW | Promieniowy |
| Szafka elektryczna / chłodzenie sprzętu | 100–800 m³/h | 100–400 Pa | 0,05–0,37 kW | Zakrzywiony do przodu / Backward-curved |
Wytyczne dotyczące instalacji i obsługi
Aby zapewnić wydajną i stabilną pracę przemysłowych wentylatorów odśrodkowych prądu przemiennego, podczas instalacji i rutynowej konserwacji należy przestrzegać następujących punktów:
- Izolacja drgań fundamentów : Wentylatory o mocy powyżej 3 kW powinny być wyposażone w wibroizolatory lub podkładki redukujące przenoszenie drgań o ponad 80%, aby zapobiec ingerencji w konstrukcje budowlane i przyległe urządzenia precyzyjne
- Ochrona wlotu : Zainstaluj siatkę ochronną na wlocie powietrza o rozmiarze oczek nie większym niż 20 mm, aby zapobiec przedostaniu się ciał obcych i uszkodzeniu wirnika; w zapylonym otoczeniu należy dodać filtr o podstawowej wydajności
- Elastyczne połączenie : Użyj elastycznych połączeń płóciennych lub silikonowych (o długości 150–300 mm) pomiędzy wlotem/wylotem wentylatora a kanałami, aby uniknąć bezpośredniego przenoszenia naprężeń w kanale na obudowę wentylatora
- Zaplanowana konserwacja : Sprawdzaj temperaturę łożysk i stan smarowania co każdy dzień 2000 godzin pracy ; wymieniaj smar co 8000 godzin pracy ; co roku oczyść wirnik z pyłu — nagromadzenie pyłu o grubości przekraczającej 1 mm może zmniejszyć wydajność o 5–10%
- Ochrona silnika : Silniki o mocy przekraczającej 2,2 kW powinny być wyposażone w przekaźniki przeciążenia termicznego lub zabezpieczenia silnika, aby zapobiec przepaleniu w wyniku pracy z zablokowanym wirnikiem lub zanikiem fazy
Czynniki krytyczne wpływające na wydajność i żywotność
Warunki środowiska operacyjnego
Na każde 10°C wzrostu temperatury otoczenia, tempo starzenia się izolacji uzwojenia silnika w przybliżeniu się podwaja. Gdy temperatura otoczenia przekroczy 40°C , moc znamionowa silnika musi zostać obniżona: 95% przy 45°C, 90% przy 50°C i 85% przy 55°C. W środowiskach o dużej wilgotności (wilgotność względna > 85%) należy wybierać całkowicie zamknięte silniki z grzałkami antykondensacyjnymi, aby zapobiec degradacji izolacji na skutek absorpcji wilgoci podczas wyłączania.
W środowiskach zawierających gazy korozyjne (takich jak warsztaty chemiczne lub galwanizernie) wirniki i obudowy wentylatorów powinny być wykonane z Stal nierdzewna 304 lub 316 lub pokryte powłoką antykorozyjną z żywicy epoksydowej. Zwykłe blachy stalowe ocynkowane w środowisku kwaśnym mogą mieć skróconą żywotność do 30–50% normalnych warunków pracy.
Dopasowanie systemu i optymalizacja punktu pracy
Rzeczywista wydajność pracy wentylatora zależy od tego, jak dobrze punkt pracy odpowiada krzywej wydajności. Kiedy opór systemu jest przeprojektowany, rzeczywisty punkt pracy przesuwa się w stronę obszarów o wyższym przepływie i niższym ciśnieniu, co skutkuje zmniejszoną wydajnością i zwiększonym hałasem. Regulując prędkość wentylatora (regulacja zmiennej częstotliwości) lub kąt łopatek kierujących wlotu, punkt pracy można przywrócić do strefy wysokiej wydajności. Dzięki sterowaniu prędkością ze zmienną częstotliwością wentylatory mogą utrzymuj wydajność powyżej 80% w zakresie 70%–100% znamionowego przepływu powietrza , przy znacznych oszczędnościach energii – gdy przepływ powietrza spada do 80%, moc na wale spada do 51,2% mocy znamionowej (obliczonej na podstawie praw powinowactwa), osiągając 30–40% oszczędności energii elektrycznej w porównaniu ze sterowaniem dławiącym.
Wyważenie wirnika i kontrola wibracji
Niewyważenie wirnika jest główną przyczyną nadmiernych wibracji wentylatorów odśrodkowych. Zgodnie z normami ISO 1940, wirniki wentylatorów przemysłowych powinny osiągać klasa wyważenia G6.3 lub G2.5 . W przypadku wirników o średnicach przekraczających 400 mm szczególnie ważne jest wyważanie dynamiczne w terenie – każde zwiększenie niewyważenia szczątkowego o 10 g·mm/kg może skrócić żywotność łożyska o około 15–20%. Podczas normalnej pracy należy kontrolować efektywną prędkość drgań na obudowach łożysk wentylatora poniżej 4,5 mm/s (ocena „dobra” zgodnie z normami ISO 10816); wymagane jest natychmiastowe wyłączenie w celu kontroli, jeżeli przekracza ona 7,1 mm/s.
Strategie poprawy efektywności energetycznej
Implementacja napędu o zmiennej częstotliwości
W systemach o zmiennym zapotrzebowaniu na przepływ powietrza (takich jak systemy klimatyzacji VAV lub technologiczne systemy wyciągowe) wyposażenie przemysłowych wentylatorów odśrodkowych prądu przemiennego w napędy o zmiennej częstotliwości (VFD) jest najskuteczniejszym sposobem oszczędzania energii. Biorąc Wentylator o mocy 15 kW pracujący 6000 godzin rocznie na przykład: jeśli rzeczywiste średnie obciążenie robocze wynosi 70% obciążenia znamionowego, roczny pobór mocy przy sterowaniu prędkością VFD wynosi w przybliżeniu 63 000 kWh , w porównaniu do 90 000 kWh przy pracy ze stałą częstotliwością i regulacją przepustnicy, oszczędność 27 000 kWh rocznie, przy współczynniku oszczędności energii wynoszącym około 30%. Okres zwrotu inwestycji wynosi zazwyczaj od 1,5 do 2,5 roku.
Modernizacja silnika o wysokiej wydajności
Modernizacja starszych silników o sprawności IE1 lub IE2 do IE3 (wydajność Premium) lub IE4 (wydajność Super Premium) silniki mogą jeszcze bardziej zmniejszyć zużycie energii. Przykładowo dla 4-biegunowego silnika o mocy 11 kW: sprawność IE2 wynosi około 91%, IE3 około 93%, a IE4 około 94%. Aktualizacja z IE2 do IE3 pozwala zaoszczędzić w przybliżeniu 1320 kWh rocznie po 6000 godzin pracy; aktualizacja z IE3 do IE4 pozwala zaoszczędzić dodatkową kwotę 660 kWh . Chociaż silniki o wysokiej sprawności zwiększają koszty zakupu o 15–30%, całkowity koszt cyklu życia jest znacznie obniżony.
Optymalizacja rezystancji systemu
Na każde 100 Pa wzrostu oporu systemu kanałów moc na wale wentylatora wzrasta o około 5–8%. Następujące środki mogą skutecznie zmniejszyć opór systemu:
- Zminimalizuj niepotrzebne zakręty i redukcje; każde kolano 90° dodaje w przybliżeniu 50–150 Pa oporu
- Wybieraj filtry o niskim oporze i regularnie wymieniaj zatkane media filtracyjne; zatkany opór filtra może wzrosnąć od wartości początkowej 100–200 Pa to 500–800 Pa
- Odpowiednio zaprojektować przekroje kanałów, kontrolując prędkość powietrza w ich wnętrzu 8–12 m/s zasięg; zbyt duża prędkość powietrza znacznie zwiększa dynamiczną stratę ciśnienia
- Regularnie czyść nagromadzony kurz w kanale; na każdy 1 mm wzrost ilości kurzu, opór kanału wzrasta o około 3%–5%
Przyszłe trendy rozwojowe
Wraz z rozwojem Przemysłu 4.0 i inteligentnej produkcji, przemysłowy wentylador odśrodkowy prądu przemiennegos ewoluują w kierunku inteligencji, wysokiej wydajności i modułowości. Inteligentne wentylatory zintegrowane z Czujniki Internetu Rzeczy może monitorować wibracje, temperaturę, prąd i inne parametry w czasie rzeczywistym, wykorzystując obliczenia brzegowe do przewidywania trwałości łożysk i warunków zużycia wirnika. Umożliwia to przejście od „konserwacji planowej” do „konserwacji predykcyjnej”, co ma zmniejszyć nieplanowane przestoje poprzez 40%–60% .
Pod względem efektywności energetycznej zastosowanie przemysłowych wentylatorów odśrodkowych nowej generacji synchroniczne silniki reluktancyjne wspomagane magnesami trwałymi (PMaSynRM) mogą osiągnąć sprawność przekraczającą klasę IE5, poprawiając się o 3–5% w porównaniu z tradycyjnymi silnikami indukcyjnymi. Tymczasem biomimetyczne wirniki i spirale zoptymalizowane za pomocą konstrukcji CFD (obliczeniowej dynamiki płynów) mogą zwiększyć przepływ powietrza poprzez 8%–12% bez zwiększania zużycia energii, przy jednoczesnej redukcji hałasu 3–5 dB(A) .
Modułowa konstrukcja sprawia, że instalacja, konserwacja i modernizacja wentylatora są wygodniejsze. Standaryzowane moduły silnika, moduły wirnika i moduły sterownika można szybko łączyć, co skraca czas wymiany wirnika lub silnika na miejscu w porównaniu z tradycyjnymi 4–6 godzin do poniżej 1 godziny , znacznie minimalizując wpływ konserwacji na produkcję.
