EC na wentylatorze oznacza Komutowane elektronicznie . Wentylator EC wykorzystuje bezszczotkowy silnik prądu stałego z wbudowaną elektroniczną płytą sterującą zamiast mechanicznych szczotek i uzwojeń, które można znaleźć w standardowym silniku prądu przemiennego. Ta pojedyncza zmiana pozwala wentylatorowi osiągnąć wyższą wydajność silnika, pracować z precyzyjnie kontrolowanymi prędkościami i pracować przy zauważalnie niższym poziomie hałasu niż tradycyjna jednostka napędzana prądem przemiennym.
Co faktycznie EC zmienia wewnątrz silnika
Konwencjonalny silnik wentylatora prądu przemiennego wykorzystuje stałą częstotliwość sieci energetycznej do ustawiania prędkości i traci energię w wyniku komutacji mechanicznej i poślizgu. Silnik EC zastępuje ten mechanizm cyfrową płytką napędową, która elektronicznie przełącza prąd, dzięki czemu wirnik jest napędzany bezpośrednio i płynnie w całym zakresie prędkości. Właśnie dlatego wentylatory odśrodkowe EC można sparować z sygnałami sterującymi 0–10 V, PWM lub RS485 i regulować moc wyjściową na bieżąco, zamiast pracować z jedną stałą prędkością.
W wentylatorze odśrodkowym ten elektroniczny napęd współpracuje z wirnikiem wygiętym do tyłu lub nachylonym do tyłu wewnątrz obudowy spiralnej. Wirnik spręża i kieruje przepływ powietrza, podczas gdy spirala przekształca szybko poruszające się powietrze w użyteczne ciśnienie statyczne. Ponieważ sam silnik jest bardziej responsywny, cały zespół może utrzymać mniejszy docelowy przepływ powietrza i ciśnienie nawet przy zmianie warunków w kanale.
Główne części konstrukcyjne wentylatora odśrodkowego EC
Wentylator odśrodkowy EC to nie tylko silnik przykręcony do koła wentylatora. Jest to modułowy zespół składający się z kilku części, z których każda ma wpływ na wydajność, a ich znajomość pomaga w porównywaniu arkuszy danych lub rozwiązywaniu problemów z urządzeniem na miejscu.
| Komponent | Rola w Fan |
| Silnik EC z wirnikiem zewnętrznym | Napędza wirnik bezpośrednio przy użyciu bezszczotkowej technologii prądu stałego, unikając mechanicznych strat komutacyjnych |
| Wirnik wygięty do tyłu | Liczba i krzywizna łopatek określają charakterystykę ciśnienia i przepływu powietrza wentylatora |
| Wolta (obudowa) | Przekształca powietrze o dużej prędkości w ciśnienie statyczne, często wyłożone podkładkami dźwiękochłonnymi |
| Podstawa montażowa i wspornik | Zapewnia tłumienie drgań i stabilność konstrukcji podczas pracy pod wysokim ciśnieniem |
| Interfejs sterowania | Akceptuje sygnały 0-10 V, PWM lub RS485 do sterowania prędkością i sprzężeniem zwrotnym |
Efektywność energetyczna: główny powód istnienia wentylatorów EC
Litery EC są najczęściej wymieniane ze względu na oszczędność energii, a cyfry wyjaśniają dlaczego. Bezszczotkowy silnik EC zwykle osiąga sprawność od 80 do 90 procent, w porównaniu z pułapem około 75 procent w przypadku standardowego trójfazowego silnika indukcyjnego. Cyfrowa kontrola prędkości zapewnia dalsze korzyści, ponieważ wentylator pobiera tylko tyle mocy, ile faktycznie potrzebuje obciążenie.
- Sprawność silnika: od 80 do 90 procent w przypadku silników EC w porównaniu do 75 procent w przypadku standardowych silników indukcyjnych prądu przemiennego
- Wzrost wydajności przy częściowym obciążeniu: poprawa do 30%, gdy wentylator pracuje poniżej pełnej prędkości
- Straty przełączania: zmniejszone dzięki urządzeniom zasilającym o wysokiej częstotliwości, takim jak tranzystory MOSFET SiC na płycie napędowej
- Straty instalacyjne: obniżone dzięki wspornikom typu plug-and-play, które zmniejszają opór kanału i błąd montażu
Ponieważ większość urządzeń HVAC i urządzeń chłodniczych spędza większość godzin pracy poniżej mocy szczytowej, korzyść przy częściowym obciążeniu często polega na tym, że wentylator EC oszczędza najwięcej energii elektrycznej w ciągu roku, a nie tylko przy pełnej prędkości.

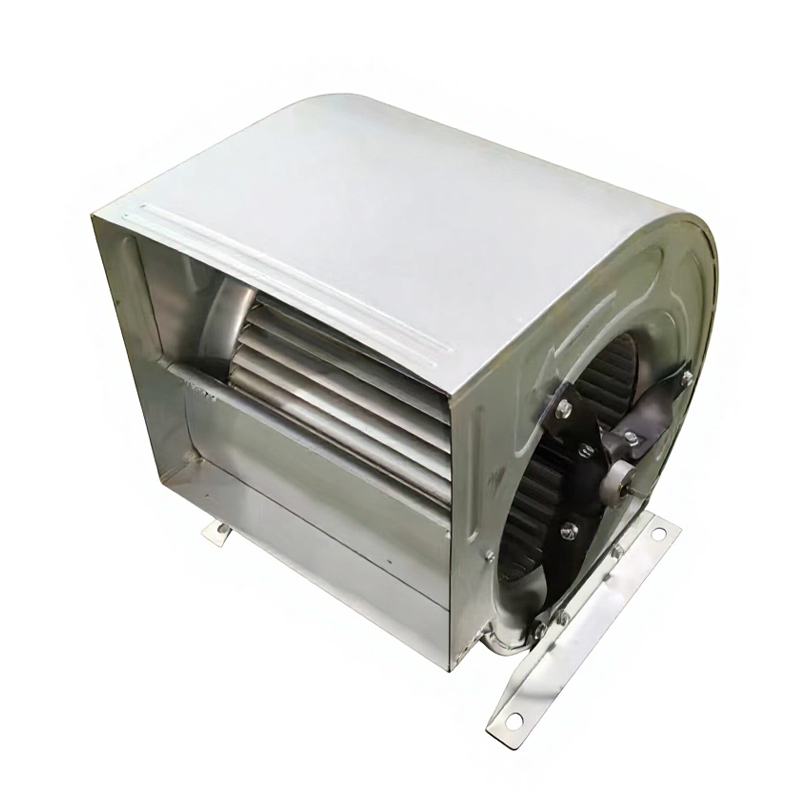

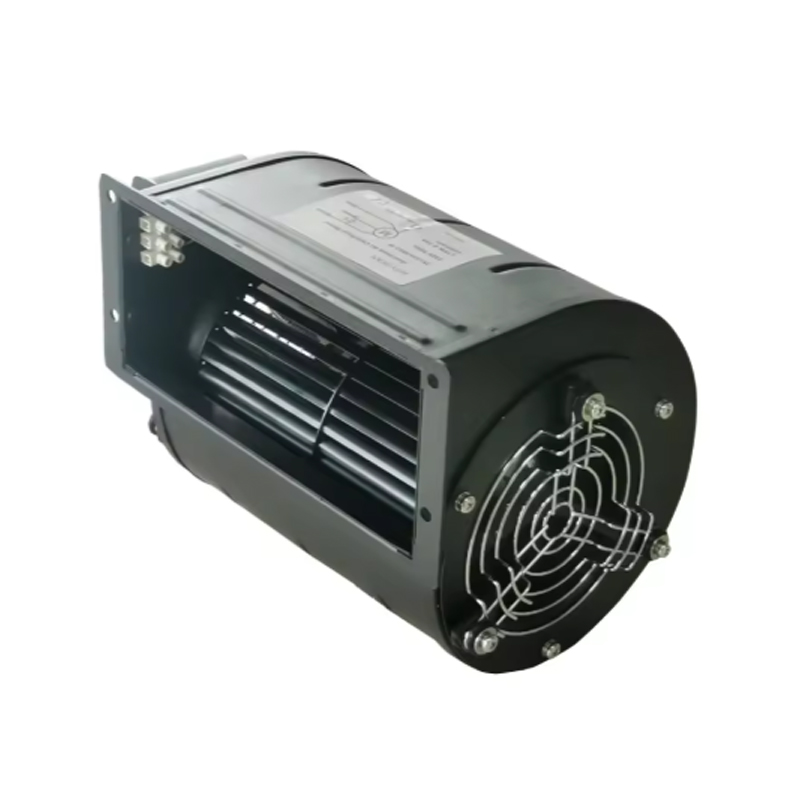

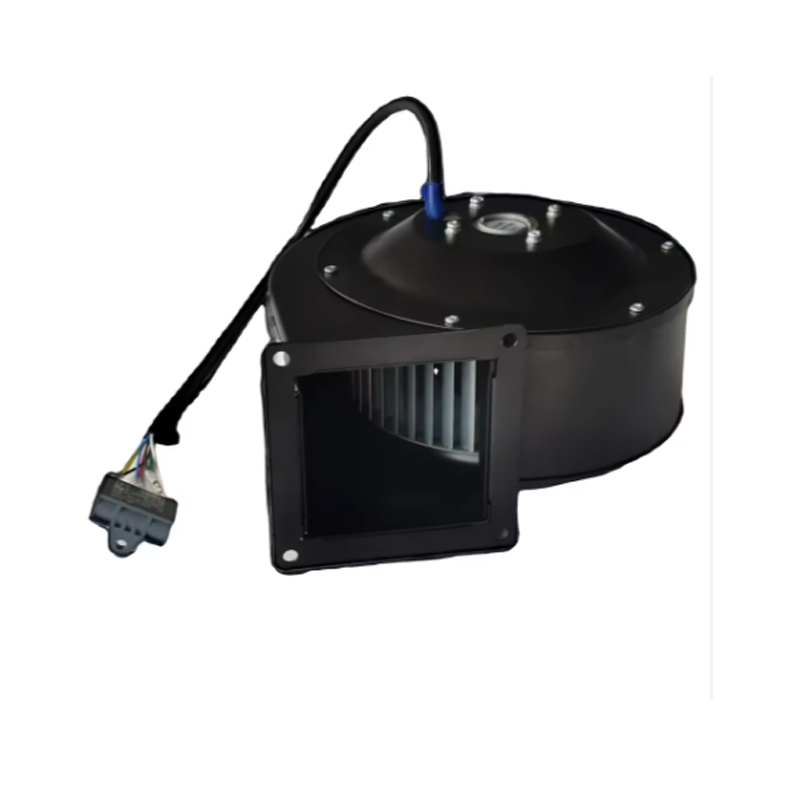

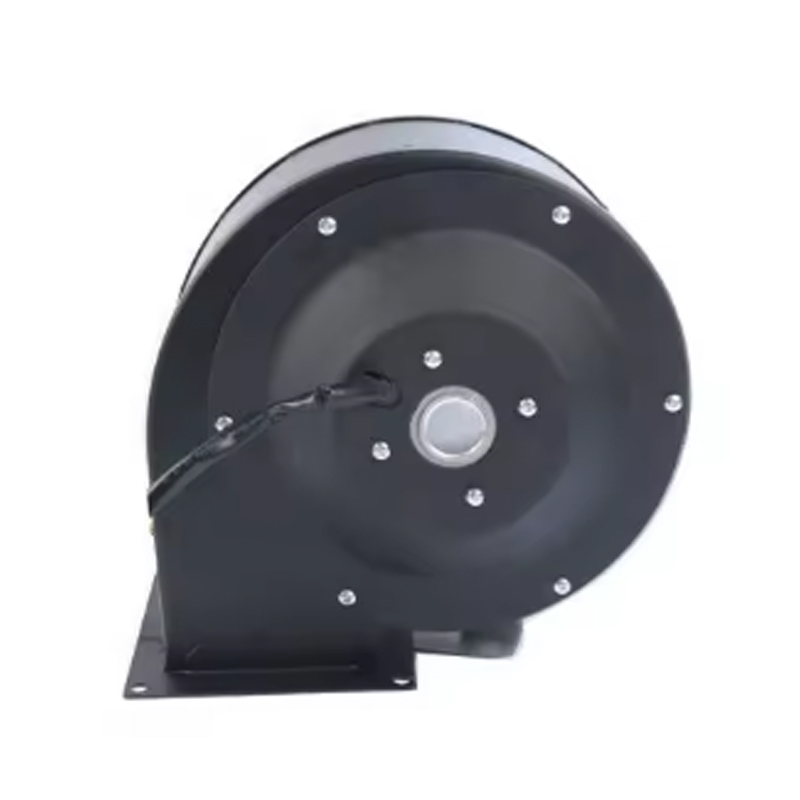

Polecane modele wentylatorów odśrodkowych EC
Poniżej znajduje się migawka produkcyjnej serii wentylatorów odśrodkowych EC zbudowanych z myślą o spełnieniu wymagań związanych z przepływem powietrza, ciśnieniem i sterowaniem, od powietrza nawiewanego o niskim ciśnieniu po wysokociśnieniowe działanie z podwójnym ssaniem.

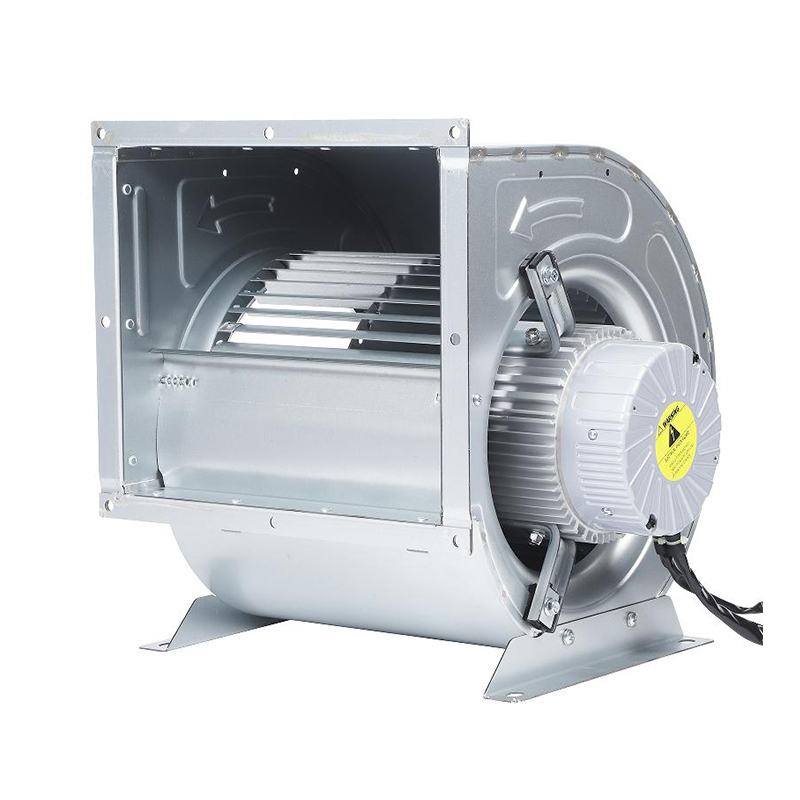

SYZ 10-10 Duży promieniowy przepływ powietrza

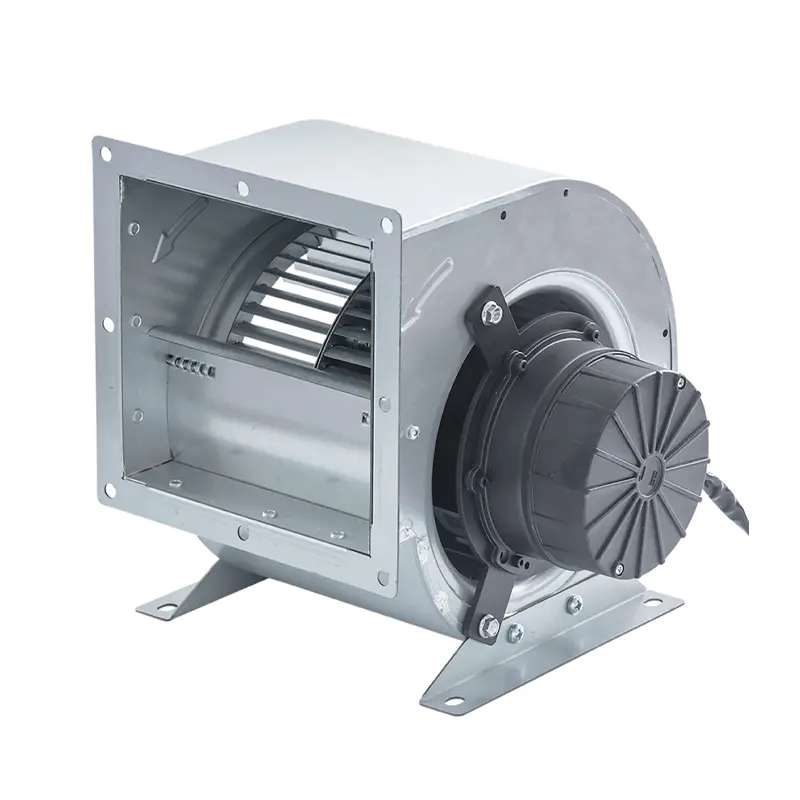

SYZ 7-5 Wdmuchiwanie pod niskim ciśnieniem

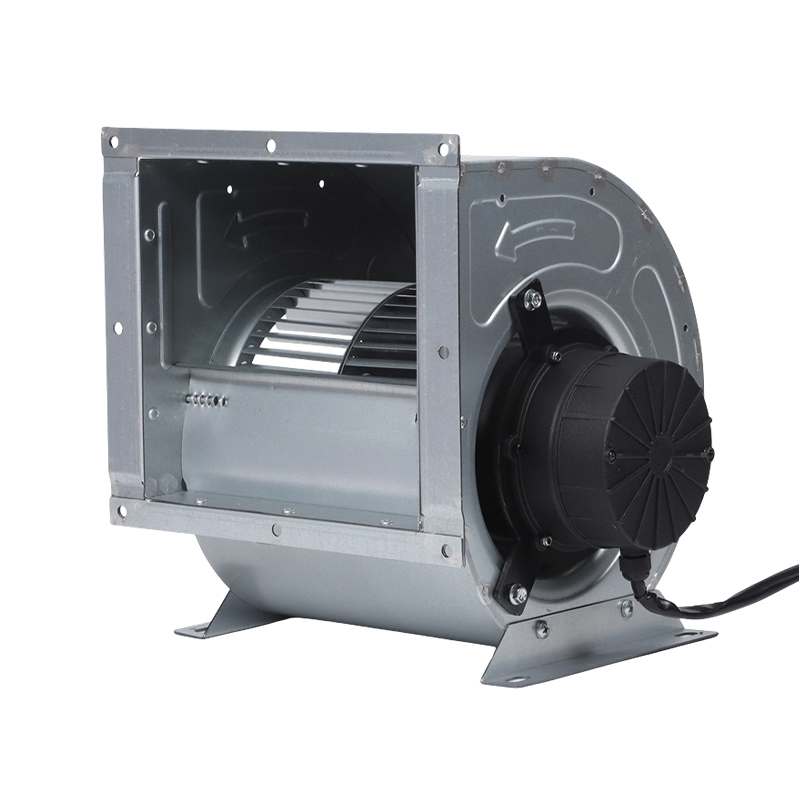

SYZ 7-7 Kontrola prędkości 0-10 V

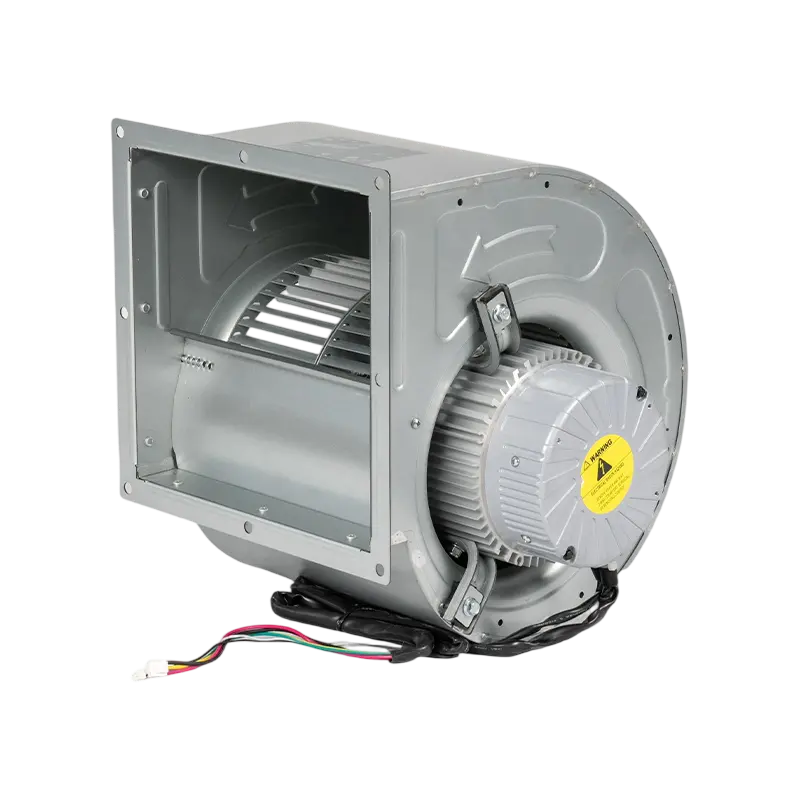

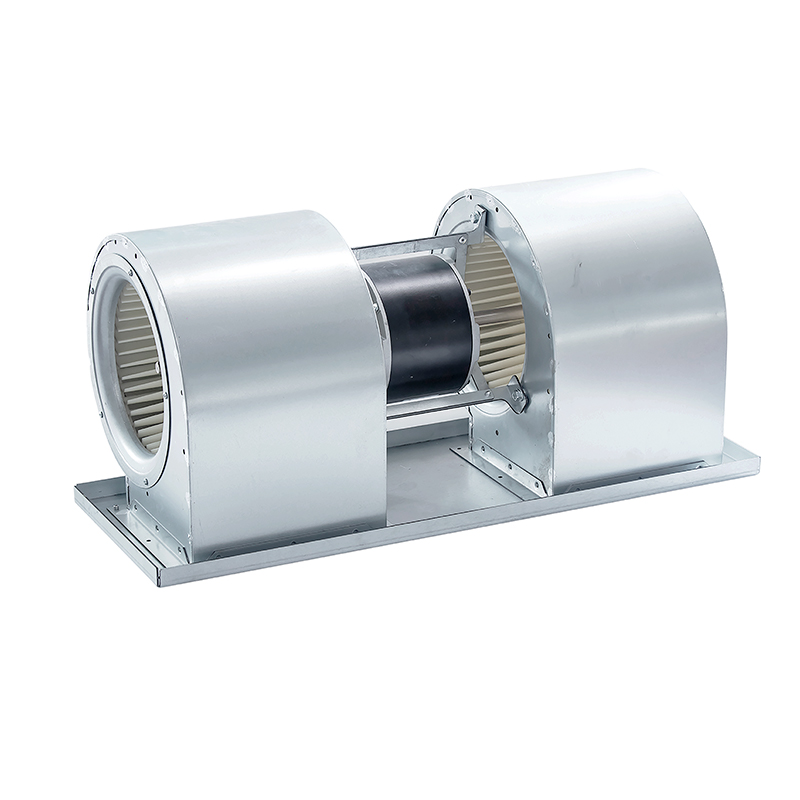

SYZ 8-7 Podwójne ssanie ze skrzynią biegów

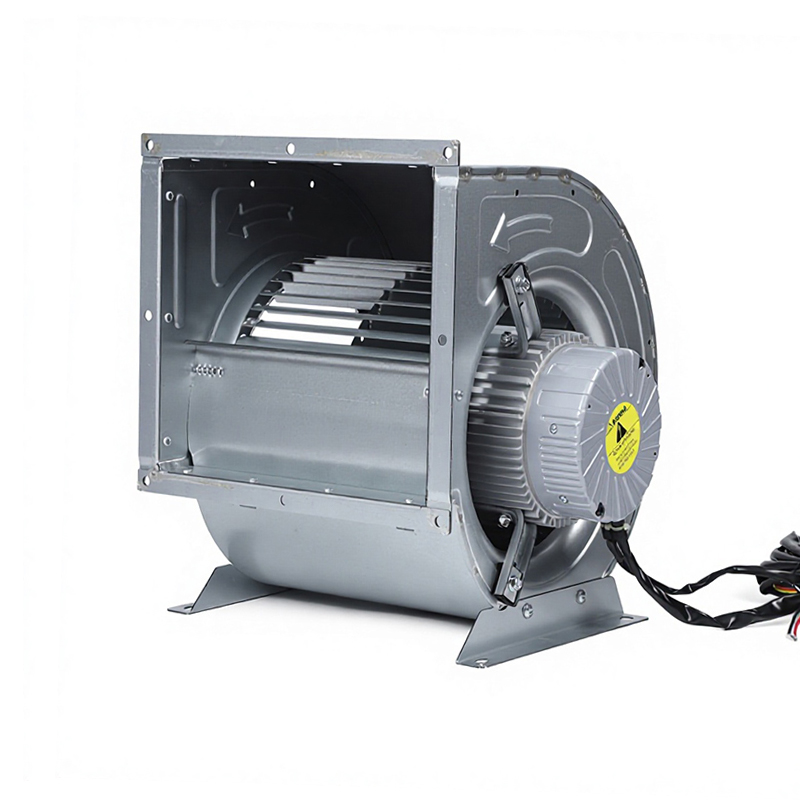

SYZ 9-9 HVAC o zmiennej prędkości Poziom hałasu w porównaniu z wentylatorami AC
Ponieważ nie ma mechanicznego styku szczotek, silnik EC eliminuje jedno z głównych źródeł hałasu występujących w silnikach prądu przemiennego. W połączeniu z obróbką akustyczną w kanale spiralnym i wylotowym, powoduje to, że zmierzony hałas roboczy wielu wentylatorów odśrodkowych EC wynosi poniżej 70 dB, a zoptymalizowane modele osiągają zaledwie 55 dB(A) przy tym samym przepływie powietrza, do osiągnięcia którego porównywalny wentylator AC wymagałby wyższej prędkości i wyższego poziomu hałasu.
- Napęd bezszczotkowy eliminuje hałas komutacyjny u źródła
- Dźwiękochłonne podkładki wewnątrz spirali redukują hałas uderzeniowy przepływu powietrza
- Wsporniki tłumiące drgania tłumią hałas konstrukcyjny przenoszony przez ramę montażową
- Niższa prędkość znamionowa przy tym samym przepływie powietrza, ponieważ silniki EC wydajniej osiągają docelową moc wyjściową
Ten profil hałasu jest głównym powodem, dla którego wentylatory odśrodkowe EC są stosowane w szpitalach, laboratoriach i hotelowych systemach HVAC, gdzie mieszkańcy zauważają różnicę kilku decybeli.
Typowe zastosowania wentylatorów odśrodkowych EC
Połączenie precyzyjnego sterowania, wysokiego ciśnienia statycznego i cichej pracy sprawia, że wentylatory odśrodkowe EC są stosowane w dość specyficznych typach urządzeń, a nie w urządzeniach chłodzących ogólnego przeznaczenia.
- Klimatyzatory o zmiennej objętości powietrza (VAV).
- Klimatyzatory kanałowe i systemy HVACR
- Systemy uzdatniania świeżego powietrza
- Urządzenia do oczyszczania powietrza i wentylatory do pomieszczeń czystych (FFU)
- Chłodzenie centrów danych i szaf serwerowych
- Urządzenia chłodnicze wymagające stabilnego kierunkowego przepływu powietrza
Kluczowe dane techniczne, które należy sprawdzić przed zakupem
Arkusze danych wentylatorów odśrodkowych EC zawierają podobny zestaw parametrów, a porównanie ich obok siebie to najszybszy sposób prawidłowego doboru wentylatora dla danego systemu kanałów.
| Parametr | Dlaczego to ma znaczenie |
| Średnica wirnika | Ustawia bazowy przepływ powietrza i wydajność ciśnieniową wentylatora |
| Prędkość znamionowa i zakres przepływu powietrza | Potwierdza, że wentylator jest w stanie spełnić projektowany przepływ powietrza w systemie kanałów |
| Ciśnienie statyczne | Określa, czy wentylator może pokonać opór kanału i filtra |
| Metoda kontroli | 0-10 V, PWM lub RS485 określa sposób integracji wentylatora z systemem sterowania budynkiem |
| Ocena ochrony | Stopień ochrony IP54 lub wyższy oznacza przydatność do instalacji narażonych na działanie pyłu lub wilgoci |
Wentylator EC vs wentylator AC: szybkie porównanie
| Czynnik | Wentylator EC | Wentylator AC |
| Sprawność silnika | 80 do 90 procent | Aż 75 proc |
| Kontrola prędkości | Wbudowany elektroniczny, bezstopniowy | Wymaga zewnętrznego VFD dla zmiennej prędkości |
| Typowy hałas | 55 do 70dB(A) | Generalnie wyższa przy porównywalnym przepływie powietrza |
| Konserwacja | Konserwacja-free bearings, no brushes to replace | Okresowe kontrole szczotek i łożysk |
Podstawy konserwacji i diagnostyki usterek
Ponieważ silniki EC wykorzystują technologię bezszczotkową i bezobsługowe łożyska, codzienna konserwacja jest lżejsza niż w przypadku jednostki prądu przemiennego. Rutynowe kontrole obejmują zazwyczaj trzy rzeczy: czystość wirnika, smarowanie łożysk, jeśli ma to zastosowanie, oraz wbudowane alarmy przeciążenia, przetężenia i utyku silnika. W przypadku wystąpienia usterki interfejs RS485 lub wbudowany sygnał zwrotny można odczytać w celu zidentyfikowania przyczyny bez otwierania obudowy, co znacznie skraca czas diagnostyki w porównaniu z czysto mechanicznym wentylatorem AC.
Często zadawane pytania
W jakich systemach powszechnie stosuje się wentylatory odśrodkowe EC?
Jednostki o zmiennej objętości powietrza, systemy klimatyzacji kanałowej, systemy świeżego powietrza, FFU do pomieszczeń czystych i chłodzenie centrów danych – wszystkie powszechnie wybierają wentylatory odśrodkowe EC ze względu na ich precyzję sterowania i wydajność.
Czy wentylator EC jest zawsze cichszy niż wentylator AC?
W większości przypadków o porównywalnym przepływie powietrza tak, ponieważ silnik bezszczotkowy usuwa hałas komutacyjny, a wentylator może osiągnąć docelowy przepływ powietrza przy niższej prędkości roboczej.
Czy wentylatory EC kosztują więcej na początku niż wentylatory AC?
Wentylatory EC zazwyczaj mają wyższą cenę zakupu ze względu na elektroniczną płytkę napędową, ale wzrost wydajności, zwłaszcza przy częściowym obciążeniu, zwykle rekompensuje ten koszt w całym okresie użytkowania sprzętu.
